Szczegóły Produktu:
Zapłata:
|
| Meandrowy: | 100% Cooper | Pojemność: | 6300-63000 kVA |
|---|---|---|---|
| Typ nawijania: | Dwuzwojowy transformator | Dotknij zmieniacza: | przy obciążeniu i wyłączeniu obciążenia |
| Podkreślić: | transformator olejowy,transformator przenoszenia mocy |
||

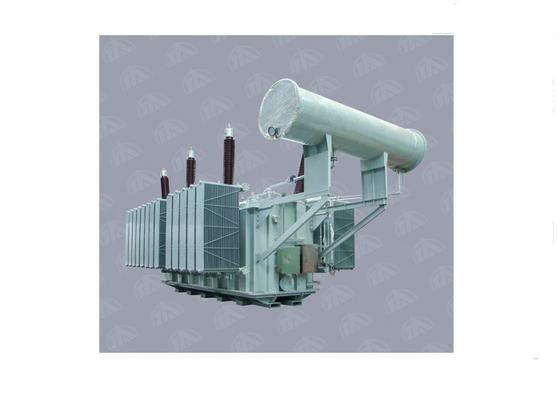

110KV - 220KV na zmieniaczu obciążenia Tap Transformator przenoszenia mocy
Przegląd:
Transformator 220 kV przyjął pełną konstrukcję zbiornika składanego z transformatorem 110 kV, dzięki czemu jego struktura była bardziej racjonalna, łatwiejsza w instalacji i inspekcji; łącząc nasze wieloletnie doświadczenia w projektowaniu i produkcji, niezawodność i wydajność produktu osiągnęły międzynarodowy poziom zaawansowania.
Dzięki ciągłemu ulepszaniu i zmianom nasze produkty charakteryzują się niskimi stratami, niskim poziomem hałasu, niskim wyładowaniem częściowym, wysoką odpornością na zwarcia, wysoką impedancją i całkowicie zamkniętą strukturą. transformator z kranem, transformator z przełącznikiem zaczepów pod obciążeniem i automatyczny transformator z kranem.
Seria S10 110kV podwójnego uzwojenia bez wzbudzenia transformator z kranem
| Rodzaj | Zakres napięcia i napięcia | Połączenie | Strata bez obciążenia (kW) | Utrata obciążenia (kW) | Prąd bez obciążenia (%) | Bliskość (%) | Wymiar DxSxW (mm) | |
| HV | LV | |||||||
| S (F) 10-6300 / 110 | 110 115 121 132 ± 2 x 2,5% | 6.3 6.6 10.5 11 | YNd11 | 8 | 34 | 0,65 | 10.5 | 4090 x 2980 x 4750 |
| S (F) 10-8000 / 110 | 9.5 | 42 | 0,65 | 4140 x 3020 x 4780 | ||||
| S (F) 10-10000 / 110 | 11.2 | 48.5 | 0,64 | 4380 x 3080 x 4780 | ||||
| S (F) 10-12500 / 110 | 12.1 | 59 | 0,55 | 4700 x 4200 x 5000 | ||||
| S (F) 10-16000 / 110 | 16,0 | 73 | 0,5 | 3710 x 2880 x 4420 | ||||
| S (F) 10-20000 / 110 | 18,5 | 86 | 0,5 | 5250 x 3937 x 4260 | ||||
| S (F) 10-25000 / 110 | 21.3 | 98 | 0,5 | 5280 x 3980 x 4270 | ||||
| S (F) 10-31500 / 110 | 24.2 | 120 | 0,47 | 5300 x 4060 x 4310 | ||||
| S (F) 10-40000 / 110 | 29.3 | 139 | 0,47 | 5410 x 4150 x 4330 | ||||
| S (F) 10-50000 / 110 | 36 | 180 | 0,5 | 5900 x 4380 x 6100 | ||||
| S (F) 10-63000 / 110 | 40 | 217 | 0,5 | 6810 x 4520 x 5885 | ||||
| S (F) 10-75000 / 110 | 48 | 246 | 0,5 | 5970 x 4600 x 6500 | ||||
| S (FP) 10-75000 / 110 | 39.2 | 248 | 0,5 | 6420 x 4437 x 6356 | ||||
| S (FP) 10-80000 / 110 | 51,9 | 273 | 0,5 | 6980 x 4390 x 6435 | ||||
| S (FP) 10-90000 / 110 | 53,2 | 283 | 0,4 | 12440 x 5200 x 6700 | ||||
| S (FP) 10-150000 / 110 | 15,75 | 79.2 | 420 | 0,4 | 9410 x 3450 x 6213 | |||
| S (FP) 10-240000 / 110 | 13.8 | 141 | 601 | 0,4 | 8500 x 5750 x 6400 | |||
Rodzaj | Zakres napięcia i napięcia | Połączenie | Strata bez obciążenia (kW) | Utrata obciążenia (kW) | Prąd bez obciążenia (%) | Bliskość (%) | Wymiar L x W x H (mm) | |
| HV | LV | |||||||
| S (F) Z10-6300 / 110 | 110 115 121 132 ± 8 x 1,25% | 6.3 6.6 10.5 11. | YNd11 | 8.5 | 35 | 0,55 | 10.5 | 4940 x 3710 x 4620 |
| S (F) Z10-8000 / 110 | 10.5 | 43 | 0,55 | 5010 x 3770 x 4680 | ||||
| S (F) Z10-10000 / 110 | 12 | 50 | 0,55 | 5040 x 3810 x 4730 | ||||
| S (F) Z10-12500 / 110 | 14.5 | 59 | 0,55 | 5100 x 3870 x 4760 | ||||
| S (F) Z10-16000 / 110 | 16.4 | 70 | 0,5 | 5160 x 3900 x 4810 | ||||
| S (F) Z10-20000 / 110 | 18.9 | 86 | 0,5 | 5760 x 3780 x 4730 | ||||
| S (F) Z10-25000 / 110 | 22.6 | 101 | 0,5 | 5820 x 3840 x 4790 | ||||
| S (F) Z10-31500 / 110 | 26.4 | 117 | 0,45 | 6320 x 4035 x 5160 | ||||
| S (F) Z10-40000 / 110 | 32.6 | 142 | 0,4 | 6550 x 4670 x 5740 | ||||
| S (F) Z10-50000 / 110 | 34,6 | 179 | 0,4 | 6270 x 4560 x 5865 | ||||
| S (F) Z10-63000 / 110 | 39 | 217 | 0,4 | 6320 x 4610 x 5930 | ||||
