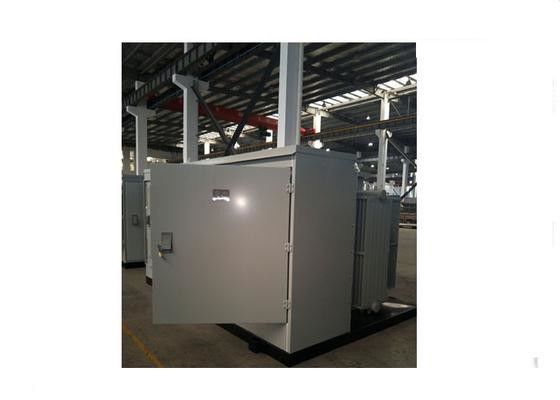

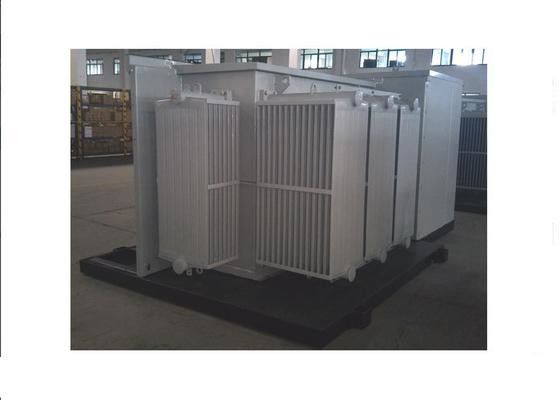

35kv Kompaktowa kompaktowa transformatorowa podstacja do wytwarzania energii wiatrowej

35 kV łączny transformator do wytwarzania energii wiatrowej / urządzeń energetycznych

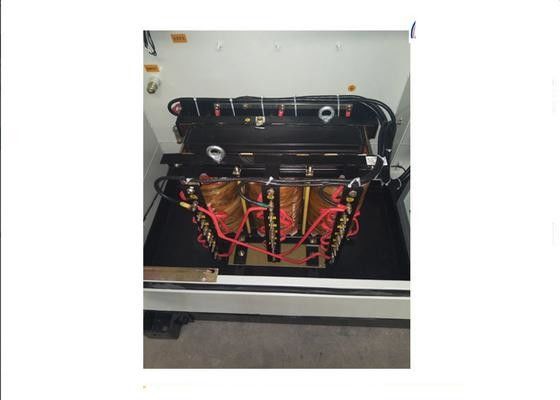

ZGS-Z.F-□/35 serii łączony transformator do wytwarzania energii wiatrowej jest dedykowanym sprzętem zasilania elektrycznego, który utrzymuje transformator wzmacniający, bezpiecznik HV, przełącznik obciążenia,Przełącznik LV i względne wyposażenie pomocnicze w jednej kompletnej jednostceJest to idealne wyposażenie wspierające, dzięki któremu napięcie 0,69kv z wiatrowego zestawu wytwarzającego wzrasta do 35kv i moc wyjściowa w górę przez linię kablową 35kv.

1. Połączone napięcie
Napięcie układu: 35 kV
Maksymalne napięcie robocze po stronie HV: 40,5Kv
Napęd nominalny po stronie HV: 38,5 kV,360,75kV, 35kV
Nominalne napięcie po stronie LV: 0,69 kV,00,66 kV
2Pojemność nominalna:900 kVA3350 kVA; lub zgodnie z wymaganiami klienta
3Zakres odbioru HV: ± 5% lub ± 2 × 2,5%
4Grupa połączeń: Dyn11 lub Yyn0
5. częstotliwość znamionowa: 50Hz
6Poziom izolacji
-35 kV Strona transformatora HV:
Częstotliwość zasilania, napięcie: 85 kV
Impuls błyskawiczny szczytowy, napięcie przeciwdziałające: 200/220 kV
- Strona transformatora LV:
Częstotliwość zasilania, napięcie: 5 kV
7.Regulator kondensacji lub inne wyposażenie pomocnicze można dodać do szafki na żądanie klienta.
