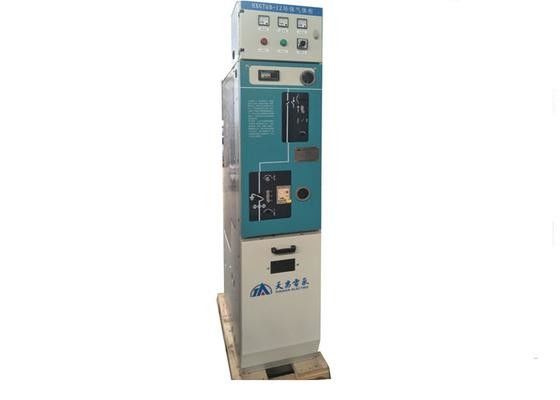

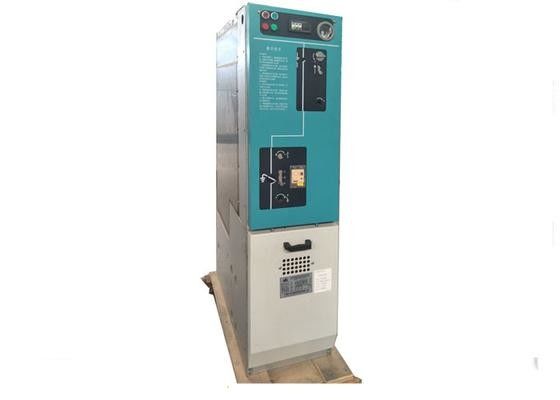

Wyłącznik próżniowy Obudowa metalowa, rozdzielnica średniego napięcia

Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear
Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear

Duży Obraz :  Wyłącznik próżniowy Obudowa metalowa, rozdzielnica średniego napięcia

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianan Electric
Orzecznictwo: IEC62271-220,JB/T3855-2008,GB16926-2009
Numer modelu: XGN58 (HXGT6A) -12
Zapłata:
Minimalne zamówienie: 1jednostka
Cena: Pending
Szczegóły pakowania: drewniane skrzynki
Czas dostawy: 45 dni roboczych
Zasady płatności: T / T, L / C, D / P, Western Union, MoneyGram
Możliwość Supply: 2000 jednostek rocznie
Szczegółowy opis produktu
Drzwi gabinetu: płyta ze stali stopowej Załącznik: Płyta ze stali nierdzewnej
Znamionowy prąd szyny zbiorczej: 630 / 1250A Współczynnik wycieku gazu SF6: ≤0,2%
High Light:

rozdzielnica w izolacji gazowej

,

rozdzielnica średniego napięcia

Rozdzielnica rozdzielacza / wyłącznika próżniowego z izolacją gazowo-izolacyjną

Przegląd

Rozdzielnica jest rodzajem urządzenia kompozytowego, które uszczelnia wszystkie obwody główne w obudowie metalowej i przyjmuje gaz SF6 jako środek gaśniczy i izolacyjny. Nadaje się do zasilania sieci pierścieniowej i podwójnego promieniowania w sieci zasilającej SN 10kV. Jest również używany w zasilaczu terminala. Ze względu na wykorzystanie sieci zasilającej pierścienia zwiększa niezawodność zasilania, jest on specjalnie stosowany w zakładach mineralnych, obszarze zamieszkania, szkołach, parkach, i tak dalej do dystrybucji energii i kontroli. Ponadto, ze względu na dogodne połączenie i instalację, niewielką objętość, jest on również stosowany w podstacji jako wyposażenie wysokiego napięcia po stronie pierwotnej.

Uwagi do zamówienia

1. Główny numer schematu połączenia i systematyczny diagram pojedynczej linii, schemat układu;

2. Schemat schematu obwodu wtórnego, schemat rozmieszczenia zacisków (bez schematu rozmieszczenia zacisków, zostanie on przyjęty według specyfikacji producenta);

3. Specyfikacja i typ kabla i zakończenia kabla powinny być potwierdzone przy zamawianiu;

4. Jeśli rozdzielnica jest używana w specjalnym środowisku, klient powinien negocjować z producentem przy zamawianiu;

5. Jeśli potrzebne są części zamienne lub akcesoria, klient powinien podać jego nazwę i ilość.

Pozycja jednostka Parametr
Napięcie znamionowe KV 12,24
Znamionowy prąd szyny zbiorczej ZA 630,1250
Prąd znamionowy ZA 630
Częstotliwość znamionowa 1 min HZ 50/60
Znamionowy krótkotrwały prąd wytrzymywany KA 20 / 4,25 / 2
Znamionowy prąd szczytowy wytrzymuje KA 50,63
Znamionowy prąd zwarciowy KA 50,63
Prąd znamionowy rozdzielnicy obciążenia z drutem bezpiecznikowym ZA 100

Znamionowy prąd zwarciowy zwarcia

bezpiecznik KA 31.5
Wyłącznik obwodu KA 20,25
1 minuta mocy
wytrzymać częstotliwość
Napięcie

(faza do fazy / faza do ziemi / przepaść)

KV 42 / 48,65 / 79
impuls błyskawiczny
wytrzymać napięcie
(wartość szczytowa)
(faza do fazy / faza do ziemi) (faza do fazy / faza do ziemi) KV 75/85 125/145
Rezystancja obwodu Załaduj rozdzielnicę μΩ 130
Szafa na aparaturę kompozytową (bez rezystancji bezpiecznika) μΩ 250
Obudowa wyłącznika SF6 μΩ 140
Znamionowe ciśnienie gazu SF6
(20 ° C ciśnienie manometryczne)
Mpa 0,04
Współczynnik wycieku gazu SF6 ≤0,2%
Stopień ochrony (obudowa wypełniona gazem) IP67
