Transformator rozdzielczy prefabrykowany przeciwwybuchowy 132KV 16000KVA, stacja transformatorowa kompaktowa

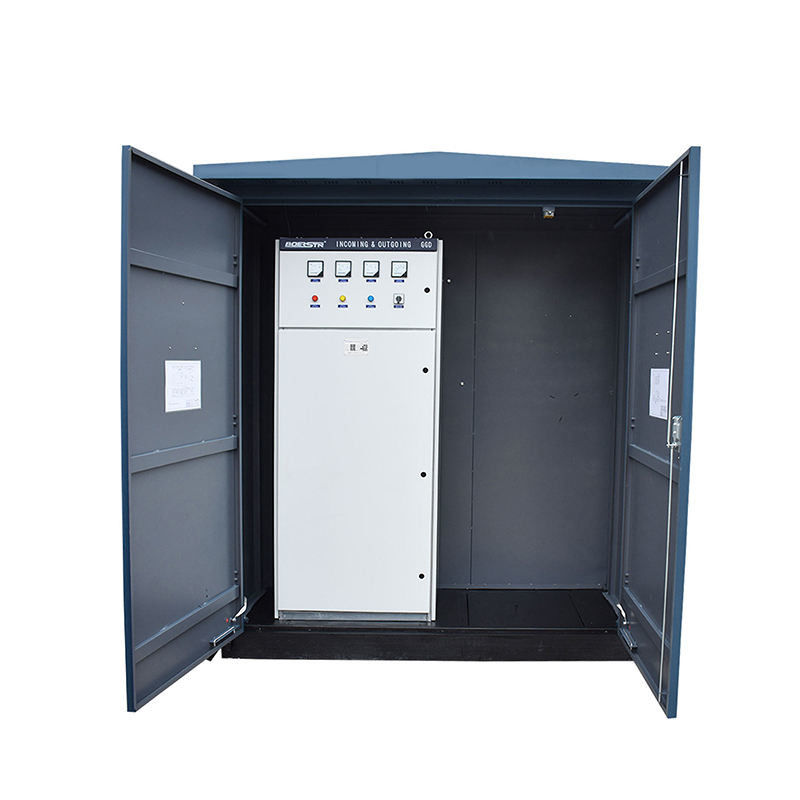

132KV 16000KVA Explosion Proof Prefabricated Distribution Transformer Substation Compact Transformer Substation
132KV 16000KVA Explosion Proof Prefabricated Distribution Transformer Substation Compact Transformer Substation

Duży Obraz :  Transformator rozdzielczy prefabrykowany przeciwwybuchowy 132KV 16000KVA, stacja transformatorowa kompaktowa

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianan Electric
Orzecznictwo: IEC
Numer modelu: CZBT1-132
Zapłata:
Minimalne zamówienie: 1 JEDNOSTKA
Cena: Pending
Szczegóły pakowania: drewniany karton
Czas dostawy: 45 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 10000 sztuk/rok
Kontakt
Szczegółowy opis produktu
Częstotliwość: 50 Hz Specjalne warunki: Zależy od Klienta
Napięcie systemu: 132KV 145KV Pojemność: 16000KVA
Poziom dźwięku: ≤65dB Dokładność ochrony: 5P20
Podkreślić:

Przeciwwybuchowa podstacja transformatorów rozdzielczych

,

prefabrykowana podstacja transformatorów rozdzielczych

,

prefabrykowany transformator rozdzielczy

132kV Prefabrykowana Stacja Transformatorowa Dystrybucyjna - Odporna na Wybuchy
Mobilna Stacja Transformatorowa Montowana na Pojazdach

Pierwsza w Chinach mobilna stacja transformatorowa montowana na pojazdach, dostarczona do Iraku w grudniu 2008 roku. Produkt o klasie napięcia 132kV i mocy 16 000KVA został całkowicie zbadany, opracowany, zaprojektowany i wyprodukowany niezależnie.

Modułowa Konstrukcja
  • Podzielona na część WN, główny transformator i rozdzielnicę nn
  • Wyłącznik WN wykorzystuje ZF10-145(L) jako główny wyłącznik, zamontowany na naczepie
  • Strona nn zawiera rozdzielnicę, zasilanie sterujące, panel DC i urządzenie sterowania i ochrony
Warunki Użytkowania
Warunki Otoczenia
  • Wysokość ≤ 1000m
  • Zakres temperatury otoczenia: -25℃ do +40℃
  • Prędkość wiatru (na zewnątrz) ≤ 35m/s
  • Wilgotność względna ≤ 90% przy +25℃
  • Miejsce instalacji musi być wolne od ognia, wybuchów, korozji chemicznej i nadmiernych wibracji
Warunki Ruchu
  • Maksymalna prędkość ≤ 30km/h na płaskich nawierzchniach
  • Maksymalna prędkość ≤ 10km/h na nierównych nawierzchniach
Uwaga: Jeśli powyższe warunki nie spełniają wymagań, klienci mogą skonsultować się z producentem w celu rozwiązania problemu.
Specyfikacje Techniczne
Specyfikacje Ogólne
PozycjaJednostkaParametr
Napięcie systemowekV132
Napięcie znamionowekV145
Częstotliwość znamionowaHz50
Prąd znamionowyA2000, 1600
Napięcie znamionowe udarowe 1minkV275
Napięcie znamionowe udarowe impulsowekV650
Prąd znamionowy krótkotrwałykA25, 31.5, 40
Czas znamionowy krótkotrwałys3
Szczytowy prąd znamionowykA63, 80, 100
Specyfikacje Wyłącznika
PozycjaJednostkaParametr
Napięcie systemowekV132
Napięcie znamionowekV145
Częstotliwość znamionowaHz50
Prąd znamionowyA2000
Napięcie znamionowe udarowe 1minkV275
Napięcie znamionowe udarowe impulsowekV650
Prąd znamionowy krótkotrwały / czaskA/s40/4
Szczytowy prąd znamionowykA100
Znamionowy prąd wyłączeniowy zwarciowykA40
Znamionowy prąd załączeniowy zwarciowykA100
Składowa stała%40
Znamionowa sekwencja działaniaO _0.3s_ CO _180s_ CO
Czas otwarciams35±5
Czas zamknięciams105±15
Czas wyłączeniams≤60
Niesymetryczność między biegunami - Zamknięciems≤5
Niesymetryczność między biegunami - Otwarciems≤3
Liczba złamań na biegun1
Wytrzymałość mechanicznaCykle≥6000
Liczba ciągłych wyłączeń z pełną mocąCykle≥20
Ciśnienie gazu SF6 (20℃) - Wartość znamionowaMPa0.60
Ciśnienie gazu SF6 (20℃) - Wartość alarmowaMPa0.55
Ciśnienie gazu SF6 (20℃) - Wartość blokadyMPa0.50
Zawartość wilgoci w gazie SF6 - Wartość akceptacjiPPm≤150
Zawartość wilgoci w gazie SF6 - Wartość dopuszczalna w eksploatacjiPPm≤300
Roczny wskaźnik wycieku gazu SF6%≤0.5
Całkowita masa każdego wyłącznikakg2000
Parametry Przekładników Prądowych
Przekładnia prądowaZnamionowa moc wyjściowa VAPoziom dokładności pomiarowejPoziom dokładności zabezpieczeniowej
150/5200.55P20
300/5200.55P20
500/5300.55P20
750/530, 400.55P20
1000/540, 500.55P20
1500/5500.55P20
2000/5500.55P20
Uwaga: Przekładnik prądowy przepustowy jest zamontowany w wyłączniku.
Parametry Odgromników
PozycjaJednostkaParametr
Napięcie systemowekV132
Napięcie znamionowekV150
Częstotliwość znamionowaHz50
Znamionowy prąd udarowykA10
Napięcie odniesienia DC 1mAkV≥245
Napięcie szczątkowe pod wpływem prądu udarowego piorunowego (szczytowe)kV≤435
Napięcie szczątkowe pod wpływem prądu udarowego roboczego (szczytowe)kV≤370
Napięcie szczątkowe pod wpływem prądu udarowego o stromym zboczu (szczytowe)kV≤490
Parametry Odgromników Punktu Neutralnego
PozycjaJednostkaParametr
Napięcie systemowekV132
Napięcie znamionowekV90
Częstotliwość znamionowaHz50
Znamionowy prąd udarowykA1.5
Napięcie odniesienia DC 1mAkV≥140
Napięcie szczątkowe pod wpływem prądu udarowego piorunowego (szczytowe)kV≤260
Napięcie szczątkowe pod wpływem prądu udarowego roboczego (szczytowe)kV≤240
Napięcie szczątkowe pod wpływem prądu udarowego o stromym zboczu (szczytowe)kV/
Parametry Rozdzielnicy Niskiego Napięcia
PozycjaJednostkaParametr
Napięcie systemowekV11.5
Napięcie znamionowekV12
Częstotliwość znamionowaHz50
Prąd znamionowyA2000, 1600, 1250
Napięcie znamionowe udarowe 1minkV42/48
Napięcie znamionowe udarowe impulsowekV75/85
Prąd znamionowy krótkotrwałykA40, 31.5, 25
Czas znamionowy krótkotrwałys4
Szczytowy prąd znamionowykA100, 80, 63
Znamionowy prąd wyłączeniowy zwarciowykA40, 31.5, 25
Znamionowy prąd załączeniowy zwarciowykA100, 80, 63
Znamionowa sekwencja działaniaO _0.3s_ CO _180s_ CO
Wytrzymałość mechanicznaCykle≥10000
