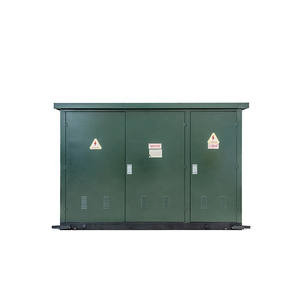

Trzyfazowe stacjonarne kompaktowe podstacje transformatorów 13,2kv 8000Kva 1000kva 2500kva 2,5mva

Three Phase Stepup Compact Substations Transformers 13.2kv 8000Kva 1000kva 2500kva 2.5mva
Three Phase Stepup Compact Substations Transformers 13.2kv 8000Kva 1000kva 2500kva 2.5mva

Duży Obraz :  Trzyfazowe stacjonarne kompaktowe podstacje transformatorów 13,2kv 8000Kva 1000kva 2500kva 2,5mva

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: TIANAN
Orzecznictwo: ISO9001-2000, ISO9001, CCC
Numer modelu: ZGS-Z. F-/11
Zapłata:
Minimalne zamówienie: 1 jednostka
Cena: Pending
Szczegóły pakowania: Nagi
Czas dostawy: 50 dni roboczych
Zasady płatności: L/C, T/T, D/A, D/P
Możliwość Supply: 2000 zestawów/rok
Szczegółowy opis produktu
Poziom napięcia: 11KV12kv Metoda chłodzenia: Transformator zanurzony w oleju
Pojemność: 1250kva Częstotliwość: Częstotliwość zasilania
Podkreślić:

Kompaktowe podstawy transformatorów 1000kva

,

Trójfazowe kompaktowe transformatory podstacji

Trzyfazowe podwyżki 13,2kv 1000 8000 Kva 1000kva 2500kva 2,5mva Kompaktowe transformatory

Podsumowanie
Transformator złączony z energią wiatrową serii ZGS-Z.F-/11 to specjalny sprzęt energetyczny zintegrowany z transformatorem stopniowym, bezpiecznikiem ograniczonym prądem HV, przełącznikiem obciążenia, przełącznikiem LV i powiązanymi urządzeniami pomocniczymi.To przekształca 0.69kV wytwarzane przez silnik wiatrowy w 35kV, i wytwarzanie energii elektrycznej poprzez 35KV obwód kablowy, który jest idealnym sprzętem w wiatrowej energii kompletny zestaw sprzętu.

Główny parametr techniczny transformatora
Połączenie napięć
Narysowane napięcie strony HV: 12 kV
Narysowane napięcie strony LV: 0,27 kV, 0,3 kV, 0,315 kV, 0,4 kV
Zakres odtwarzania HV + 5% lub + 2x2,5%
Symbol połączenia: Dyn11 lub Yyn0
Kontrolator kondensacji i inne wyposażenie pomocnicze można dodać do ciała zgodnie z prośbą klienta.
Klasy izolacji: A
Liczba etapów: trzy
Uwaga: Zgodnie z różnymi wymaganiami klienta, pojemność transformatora może być dostosowana.



Parametry techniczne produktu

Przełącznik obciążenia zanurzonego w oleju 11 kV
Tabela 1


S/N
Nazwa Jednostka Parametry
1 Nomienne napięcie KV 12
2 Prąd nominalny A 315 630
3 Częstotliwość nominalna Hz 50
4 Narysowany prąd odporny na zwarcie kA/2s 12.5 20
5 Narysowany szczyt prądu kA 31.5 50
6 Wytrzymałość mechaniczna czasy 2000
7 1 min mocy, napięcia (faza do fazy, faza do uziemienia) kV 42
8 Poziom impulsu błyskawicznego (faza do fazy, faza do ziemi) KV 75




bezpiecznik 11 kV
Tabela 2

Nomienne napięcie Prąd nominalny bezpiecznika A Maksymalny prąd awaryjny kA Uwaga
15.5 63, 80,100,125,150 50 Niewykorzystane



Ostrzegacz błyskawic
Tabela 3

Nomienne napięcie Ciągłe napięcie robocze napięcie odniesienia prądu stałego (1mA) Nominalny prąd rozładowy Pozostałe prądy nominalnego rozładowania Wartość wytrzymałości prądu fal kwadratowych 2 ms
17 kV 130,6 kV ≥ 24 kV 5kA ((wartość szczytowa) ≤ 45 kV (wartość szczytowa) ≥ 250A (wartość szczytowa)
