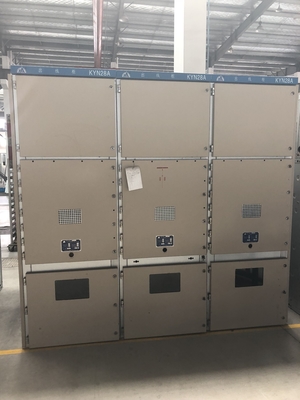

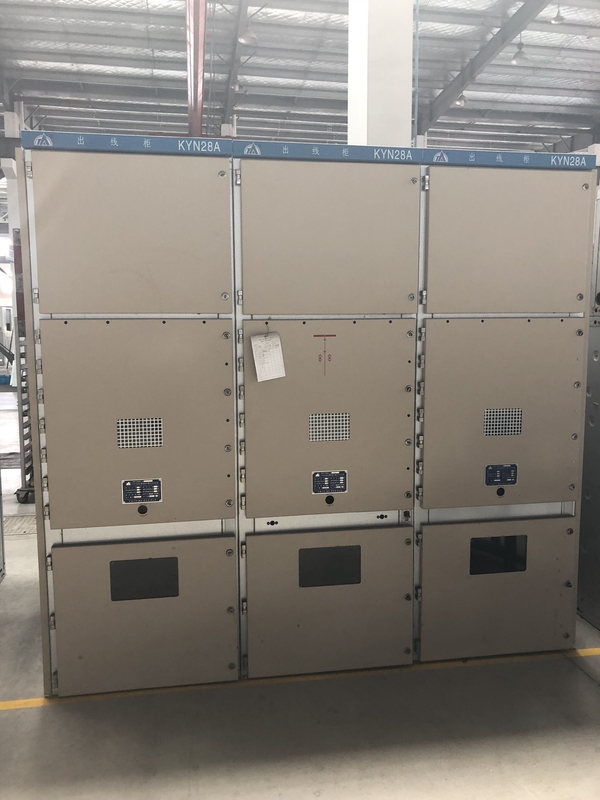

KYN28A-24 Wylotne urządzenia przełącznikowe o pokryciu metalowym, izolowane powietrzem

Opis produktu:

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemWykorzystywany jest głównie w elektrowniach, podstawach, zakładach przemysłowych i górniczych oraz w wieżowcach do przekształcania i dystrybucji energii.oraz do odbierania i dystrybucji energii elektrycznej, kontroli, ochrony i monitorowania linii.

Urządzenie KYN28A spełnia wymagania IEC298, GB3906 i innych norm i posiada funkcje blokowania w celu zapobiegania pchania i ciągnięcia wózka ręcznego wyłącznika przy obciążeniu,zapobieganie przypadkowemu otwarciu i zamknięciu wyłącznika, zapobiegania zamykania wyłącznika, gdy przełącznik uziemieniowy znajduje się w pozycji zamkniętej, zapobiegania przypadkowemu wnikaniu do przedziału zasilania,i zapobiegają przypadkowemu zamknięciu przełącznika uziemienia podczas ładowania.

KYN28A jest środkowo zamontowanym, miniaturyzowanym, metalowym i izolowanym od powietrza przełącznikiem. Zgodnie z różnymi celami środkowo zamontowanego wózka ręcznego można go podzielić na:ręczny wózek z wyłącznikiem, wózek kontaktowy, wózek przełącznika obciążenia, wózek izolacyjny, wózek PT, wózek pomiarowy, wózek bezpieczników, wózek PT dolny, wózek do zatrzymania błyskawicy dolny itp.Przełącznik główny może być wyposażony w wyłączniki podciśnieniowe od krajowych lub zagranicznych producentów, takich jak VS1 (VTD6), VT19, VD4, itp., który jest w rzeczywistości wysokiej wydajności urządzenie dystrybucyjne.

Konstrukcja i produkcja urządzeń rozłącznikowych KYN28 spełniają następujące normy:

GB/T3906 3,6 kV~40,5 kV Przesyłki i urządzenia sterujące o napędzie przenośnym metalowym

GB/T11022 Wspólne wymagania techniczne dotyczące norm urządzeń rozdzielczych wysokonapięciowych i urządzeń sterujących

GB/T1984 Wysokonapięciowy wyłącznik prądu przemiennego

DL/T404 3,6kV ~ 40,5kV Przejście prądu prądu prądu przemiennego, metalowe urządzenia przełącznikowe i urządzenia sterowania

IEC 62271-200 Elektrownie i urządzenia sterujące o napędzie znamionowym 1 kV lub większym oraz 52 kV lub mniejszym

IEC62271-100 Urządzenia przełącznikowe i urządzenia sterujące wysokiego napięcia - Część 100: wyłącznik prądu zmiennego

Parametry techniczne:

Wymiary zarysu i schemat struktury wewnętrznej
