Szczegóły Produktu:
Zapłata:
|
| Napięcie: | 12/24 / 36kV | obecny: | 630 ~ 2500A |
|---|---|---|---|
| Izolacja: | Gaz SF6 | Wysokość: | do 5000m |
| Ochrony: | IP65 | Czas życia: | 30 lat |
| High Light: | rozdzielnica w obudowie metalowej,rozdzielnica średniego napięcia |
||

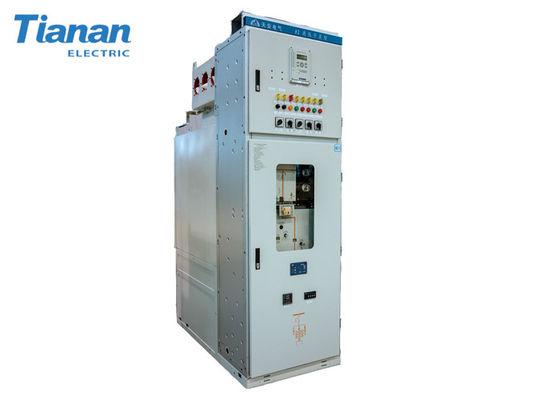

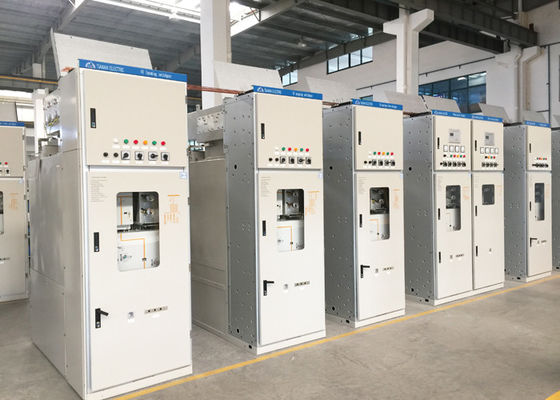

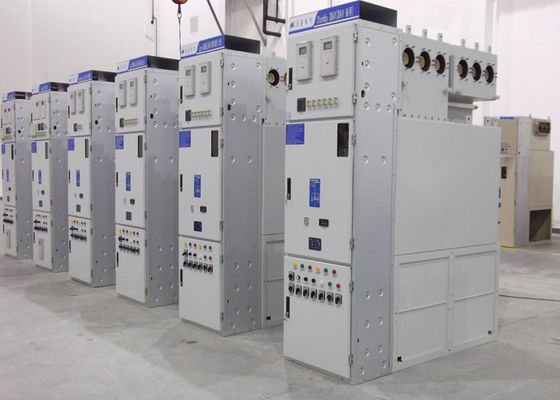

12kV ~ 36kV 2500A 31,5kA MV C-GIS SF6 Izolowana gazem kompaktowa rozdzielnica metalowa (GIS)
Opis produktu:
Rozdzielnica w izolacji gazowej przeznaczona do instalacji w podstacji transformatorowej, zakładach przemysłowych i infrastrukturze oraz spełnia najbardziej rygorystyczne wymagania
Bezpieczeństwo w działaniu
Bezpieczeństwo personelu
Niezawodność działania
Mniejsze ślady stóp
Zredukowane prace konserwacyjne
Ta rozdzielnica jest zgodna z normą IEC 62271-200, a wszystkie stosowane w niej podstawowe komponenty są zgodne z odpowiednimi normami.
Został zaprojektowany, aby pomieścić wysokowydajny wyłącznik próżniowy (VCB), który został zaprojektowany i przetestowany zgodnie z IEC62271-100.
Panele rozdzielnic nadają się do montażu pojedynczych i podwójnych systemów szyn zbiorczych do montażu wewnętrznego.
Funkcje:
1. Wprowadzenie zaawansowanej technologii w Japonii, Toshiba Co., Ltd. w celu opracowania produktów.
2. Dobra izolacyjność, mały rozmiar, wypełniony gazem SF6 jako środkiem izolacyjnym.
3. Niezawodność niezawodności, wyłącznik próżniowy do wygaszania łuku,
życie mechanizmu sprężynowego jest długie.
4. Wysoka niezawodność, szczelny korpus i wydajność, na którą świat zewnętrzny nie ma wpływu.
5. Bezpieczna konstrukcja konstrukcji, wszystkie rodzaje niezależnych urządzeń do uwalniania ciśnienia,
co może być zagwarantowane po awarii wewnętrznej.
6. Sprzęt „pięcioprewencyjny” jest niezawodny, a mechaniczna i elektryczna blokada.
7. Szafy są połączone zewnętrzną izolowaną szyną zbiorczą, która jest łatwa w instalacji.
8. Kabina ma wystarczająco dużo miejsca na instalację.
Specyfikacja referencyjna:
36 kV / 40,5 kV
| S / N | Nazwa przedmiotu | Jednostka | Parametr techniczny | ||
| 1 | Napięcie znamionowe | kV | 36 | 40.5 | |
| 2 | Znamionowy poziom izolacji | 1 min napięcie wytrzymywane na częstotliwość zasilania | 70 (odległość izolacji: 80) | 95 (odległość izolacji: 118) | |
| Odporne na piorun napięcie wytrzymujące | 170 dystansów izolacyjnych: 195) | 185 (odległość izolacji: 215) | |||
| 3 | Prąd znamionowy | ZA | 630 125 250 000 2500 | ||
| 4 | Krótki czas znamionowy 4s wytrzymuje prąd | kA | 25 311,5 | ||
| 5 | Znamionowy prąd szczytowy wytrzymuje | 63,80 | |||
| 6 | Znamionowe ciśnienie robocze | MPa | 0,05 | ||
| 7 | Roczny wskaźnik wycieku | % | <0,5% | ||
| 8 | Poziom zabezpieczeń | Uszczelniona komora gazowa IP65, sterownia IP4X | |||
| 9 | Wymiar (długość × szerokość × wysokość) | mm | 600 (min) × 1700 × 2450 | ||
Odniesienie do danych klasy 12kV:
| S / N | Pozycja | Jednostka | Dane |
| 1 | Napięcie znamionowe | kV | 12 |
| 2 | Prąd znamionowy | ZA | 630 1250 2000 2500 |
| 3 | Częstotliwość znamionowa | Hz | 50/60 |
| 4 | Moc znamionowa Częstotliwość wytrzymywana napięcie (1 min) | ||
| 5 | Faza do fazy, faza do ziemi | kV | 45 |
| 6 | Między luzem | kV | 48 |
| 7 | Znamionowe napięcie wytrzymywane impulsu ligtningowego | ||
| 8 | Faza do fazy, faza do ziemi | kV | 75 |
| 9 | Między luzem | kV | 85 |
| 10 | Napięcie wytrzymywane na częstotliwość pomocniczą obwód sterowania (1 min) | V | 2000 |
| 11 | Znamionowy prąd zwarciowy krótkiego kanału (skuteczny) | kA | 20 25 31,5 |
| 12 | Znamionowy prąd krótkotrwały | kA | 63 80 100 |
| 13 | Znamionowy prąd krótkotrwały wytrzymywany | kA / s | 25/4 31,5 / 4 40/4 |
| 14 | Znamionowy prąd szczytowy wytrzymuje | kA | 63 80 100 |
| 15 | Stopień ochrony | Komora wypełniona gazem: IP67 Komora niskiego napięcia: IP4X | |
| 16 | Każda rezystancja obwodu powrotnego amin aminowych | uΩ | <250 |
| 17 | Znamionowe ciśnienie gazu SF6 (20ºC) | Mpa | 0,045 |
| 18 | Min. Ciśnienie gazu SF6 (20ºC) | Mpa | 0,03 |
| 19 | Roczny wskaźnik utraty gazu SF6 | % | <1 |
| 20 | Napięcie znamionowe pomocniczego obwodu sterującego | V | DC 110/220 AC 220 |
| 21 | Wymiary (WxDxH) | mm | 500x1000x1850 |
